angular flex layoutについて

Tweet

1. 基本

angularのflex-layoutの基本的な考え方について図 1.1を元に説明する。

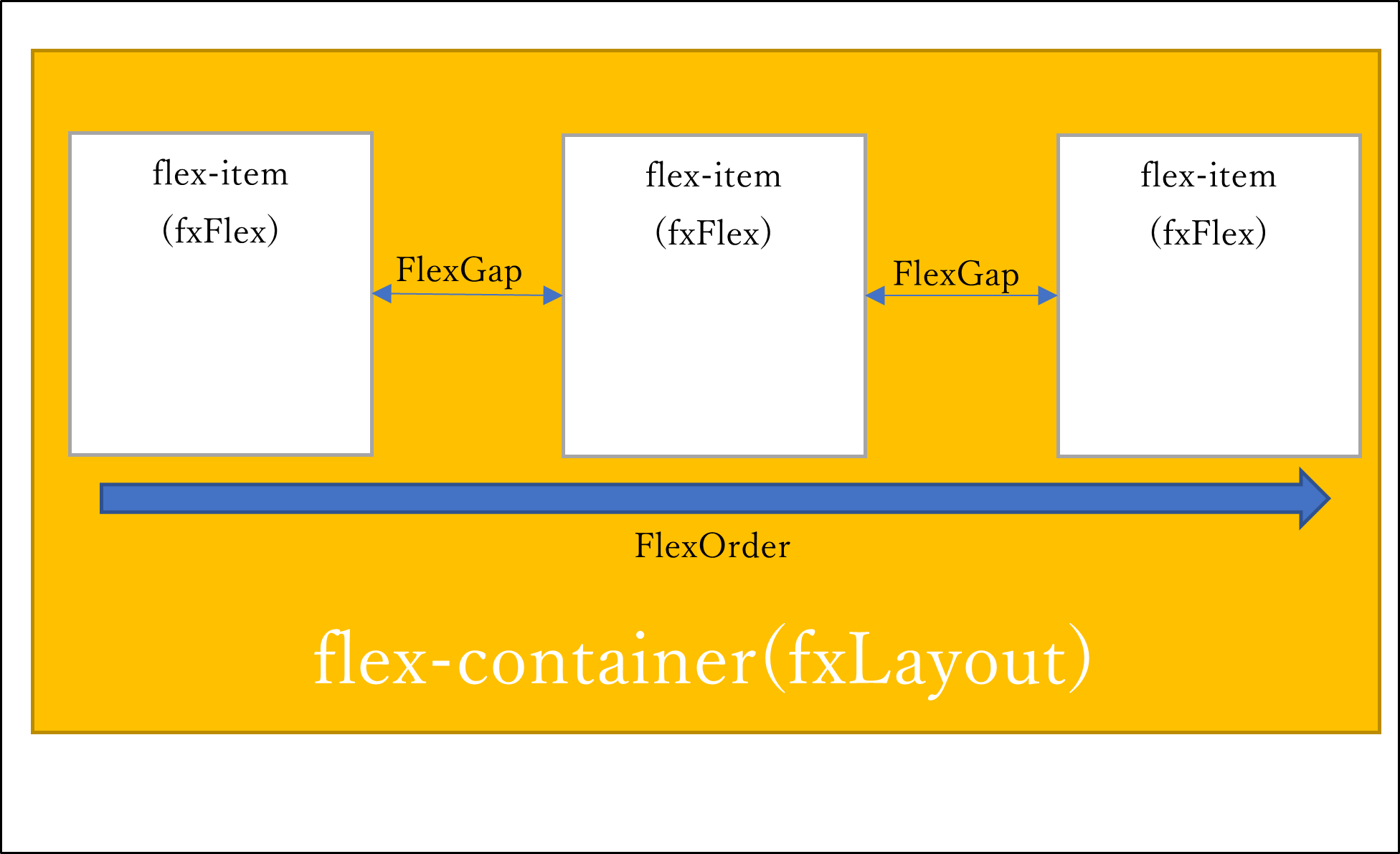

図 1.1 レイアウトの定義

まず、いくつかのアイテム、例えばcardやformといった要素のことを図 1.1ではflex-itemとして記している。
そしていくつかのflex-itemを一つにまとめたものをflex-containerとしている。
angular flex layoutでは、主に4つの機能に分かれている。

fxLayout
fxLayoutは、flex-itemを縦並びに表示するか、横並びに表示するかを制御する。

fxFlex
fxFlexは、flex-itemの表示幅に関する制御を行う。

fxLayoutGap
fxLayoutGapでは、隣接するflex-item同士のマージンに関する制御を行う。

fxFlexOrder
fxFlexOrderでは、flex-container内の表示順序を制御する。

以降では、これらの詳細について説明する。
なお、まずは理解して動かす前提のため、細かな部分については記載していないものもある。詳細について知りたい場合は以下のURLを参考にすること。

angular wiki

2. fxFlex

fxFlexはfxLayoutコンテナ内のflex-itemで使用する必要がある。
fxFlexは、レイアウトの主軸に沿って要素(flex-item)のサイズを変更する役割を持つ。

2.1. flex-grow

flex-growは、表示画面に十分なスペースがある場合に、同じflex-container内の残りのflex-itemと比較してどれだけ大きくなるかを指定する。
grow指定をした場合と、growを指定していないときのカードの表示例を図 2.1に、表示の際のHTMLをコード 2.2に記す。

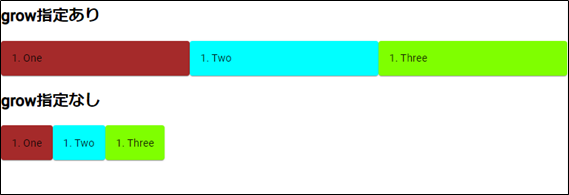

図 2.1 growの表示例

コード2.2

<h2>grow指定あり</h2>
<div class="flex-container" fxLayout="row">
    <mat-card class="child-1" fxFlex="grow">1. One</mat-card>
    <mat-card class="child-2" fxFlex="grow">1. Two</mat-card>
    <mat-card class="child-3" fxFlex="grow">1. Three</mat-card>
</div>
<h2>grow指定なし</h2>
<div class="flex-container" fxLayout="row">
    <mat-card class="child-1">1. One</mat-card>
    <mat-card class="child-2">1. Two</mat-card>
    <mat-card class="child-3">1. Three</mat-card>
</div>

growの指定がある場合、flex-item(mat-card)が画面一杯に対して3等分されて表示される。
growの指定がない場合、flex-itemはデフォルトの大きさで表示される。
flex-growに指定できる値は、0または1、または任意の整数値を指定できる。指定できる値と、値の意味を表 2.1に記す。

表2.1 flex-growに指定できる値と意味

2.2. flex-shrink

flex-shrinkは、表示画面に十分なスペースがない場合に、同じflex-container内の残りのflex-itemと比較してどれだけ縮小するかを指定する。
flex-shrinkに指定できる値は、0または1、または任意の整数値を指定できる。指定できる値と、値の意味を表 2.2に記す。

表2.2 flex-growに指定できる値と意味

2.3. flex-basis

flex-basisは、flex-itemの初期のデフォルトのサイズを指定する。

flex-layoutでは、flex-basisで初期サイズだけを指定すると、flex-itemは拡大または縮小しない。

flex-basisには、次の単位のいずれかを指定できる。
1. ピクセル
2. パーセンテージ
3. calc()
4. em
5. vw
6. vh
7. aliases

単位が指定されていない場合、デフォルトの単位はパーセンテージである。
fxFlex=”30”と指定した場合は30%の大きさで表示される。

上記7のエイリアスに指定できる値とCSS上の意味を表 2.3に記す。

表 2.3　エイリアスに指定できる値とCSSの関係

calcを指定する場合は、以下のように指定する。

<div fxFlex=”2 1 calc(10px + 100px)”></div>

fxFlexの記法

fxFlexでは、flex-itemにflex-grow、flex-shirnk、flex-basisを記載する。

<div fxLayout=”row”>
    <div fxFlex=”<flex-grow> <flex-shrink> <flex-basic>”></div>
</div>

fxFlexの短縮形

fxFlexを記載するとき、短縮した指定方法と、すべて記載する方法がある。
短縮形ではflex-basisだけ指定できる。

<div fxLayout=”row”>
    <div fxFlex=”<flex-basis>”></div>
</div>

3. fxLayout

flex-itemを縦並びに表示するか、横並びに表示するかを指定する機能である。
そのため、fxLayoutは、flex-containerで使用する必要がある。
横並びでflex-itemを表示する場合、fxLayoutの属性にrowを、縦並びに表示する場合、columnを指定する。
fxLayoutにrow、またはcolumnを指定していない場合、rowが仮定される。
fxLayoutのサンプルコードをコード3.1に、表示結果は図 3.2に記す。

コード 3.1 fxLayoutのサンプルコード

<h2>横並び</h2>
<div class="flex-container" fxLayout="row">
    <mat-card class="child-1" fxFlex="25%">1. One</mat-card>
    <mat-card class="child-2" fxFlex="25%">1. Two</mat-card>
    <mat-card class="child-3" fxFlex="25%">1. Three</mat-card>
</div>
<h2>縦並び</h2>
<div class="flex-container" fxLayout="column" style="width: 75%">
    <mat-card class="child-1">1. One</mat-card>
    <mat-card class="child-2">1. Two</mat-card>
    <mat-card class="child-3">1. Three</mat-card>
</div>

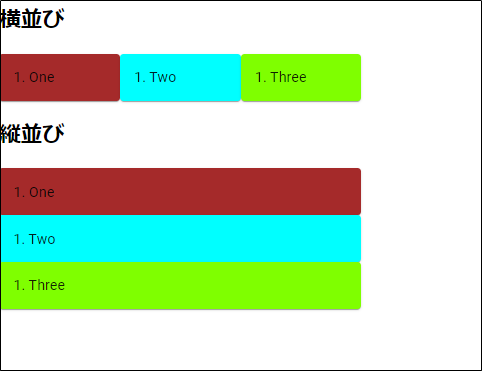

図 3.2 表示結果

なお、縦並びの場合、各要素は画面いっぱいに広がる。そのため、図 3.1のサンプルコードでは「style="width: 75%"」を指定してコンテナのサイズ自体を画面の75%にし、横並びの表示と同じ幅になるように設定している。

4. fxLayoutGap

fxLayoutGapは、flex-container内のflex-item間の表示間隔を指定するために使用する。fxLayoutGapはオプションであり、省略できる。
fxLayoutGapの指示は、親コンテナ、つまりflex-containerに追加する必要がある。
fxLayoutGapのサンプルコードをコード 4.1に、fxLayoutGapの表示例を図 4.2に記す。
コード4.1 fxLayoutGapのサンプルコード

<h2>FxLayoutGapなし</h2>
<div class="flex-container" fxLayout="row">
    <mat-card class="child-1" fxFlex="25%">1. One</mat-card>
    <mat-card class="child-2" fxFlex="25%">1. Two</mat-card>
    <mat-card class="child-3" fxFlex="25%">1. Three</mat-card>
</div>
<h2>FxLayoutGapあり</h2>
<div class="flex-container" fxLayout="row" fxLayoutGap="20px">
    <mat-card class="child-1" fxFlex="25%">1. One</mat-card>
    <mat-card class="child-2" fxFlex="25%">1. Two</mat-card>
    <mat-card class="child-3" fxFlex="25%">1. Three</mat-card>
</div>

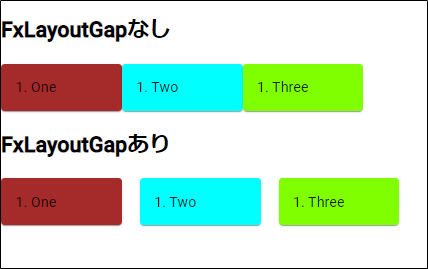

図 4.2 fxLayoutGapの表示例

5. fxFlexOrder

fxFlexOrderは、flex-container内のフレックス子アイテムに追加する必要がある。
fxFlexOrderは、要素の位置の順序を定義する。
fxFlexOrderのサンプルコードをコード 5.1に、表示結果を図 5.2に記す。

コード 5.1 fxFlexOrderのサンプルコード

<h2>FxFlexOrderなし</h2>
<div class="flex-container" fxLayout="row">
    <mat-card class="child-1" fxFlex="25%">1. One</mat-card>
    <mat-card class="child-2" fxFlex="25%">2. Two</mat-card>
    <mat-card class="child-3" fxFlex="25%">3. Three</mat-card>
</div>
<h2>FxFlexOrderあり</h2>
<div class="flex-container" fxLayout="row">
    <mat-card class="child-1" fxFlex="25%" fxFlexOrder="3">1. One</mat-card>
    <mat-card class="child-2" fxFlex="25%" fxFlexOrder="2">2. Two</mat-card>
    <mat-card class="child-3" fxFlex="25%" fxFlexOrder="1">3. Three</mat-card>
</div>

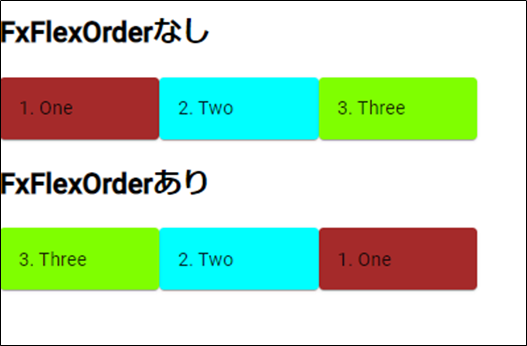

図 5.2 fxFlexOrderの表示例

以上。
